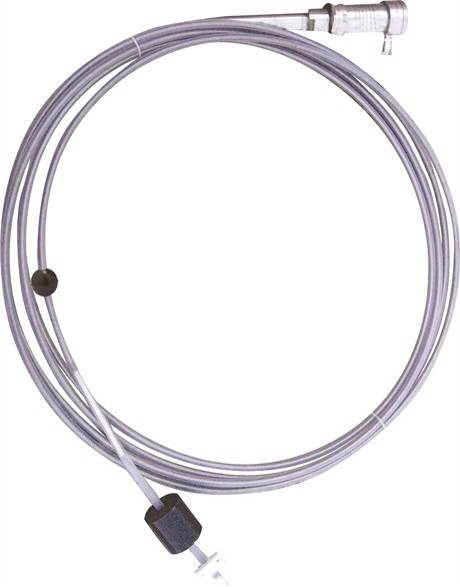

（一）磁致伸缩柔性液位传感器概述

    主要由进口高精磁致伸缩波导丝、防腐柔性测杆、集成处理器、浮球（一个油位浮子、一个水位浮子，可选）、测温元件（可选））、线束组成，由于他的诸多优点，是油库、油田、化工等大型灌区普遍采用油位、油水界面、温度、容积、重量等一体化集中监测的有效手段。

（二）特点：

·         超高的精度，量程大，可用于立式油罐；

·         实时测量显示，使用寿命长；

·         同时可测量多个位置量及温度点，具有报警功能；

·         安装灵活、简单；

·         柔性测杆，解决长量程测量、安装、运输问题；

·         防腐结构可以在腐蚀性环境下使用；

·         可以带表头，现场显示，也可是远传输出ModBus数字协议信号；

·         多台设备共用一组数据线。

（三）技术参数

·         供电电源：+24VDC(±10%)

·         输出信号：ModBus数字信号

·         有效量程范围：5000～20000mm(也可根据客户特殊要求订做)

·         ​温度测量范围：-40～+85℃

·         通讯接口：标准EIA-RS485/RS422

·         工作电流：<40mA

·         工作温度：-40～+85℃

·         储存温度：-40～+100℃

·         本安参数(防爆型)：电源安全栅参数：Ui=28VDC,Li=93mA,Pi=0.65W,Ci=0.034μF,Li=1.8m

·         信号安全栅参数：Ui=10VDC,Li=200mA,Pi=0.5W,Ci=0μF,Li=0mH

·         非线性误差：<±0.05%F.S.

·         重复性误差：<±0.002%F.S.

·         分辨率：<4μm

·         温度影响：<0.007%F.S./ ℃

·         测杆结构：刚性测杆结构（适合5米及以下量程）、柔性测杆结构（适合5米以上量程）、防腐测杆结构

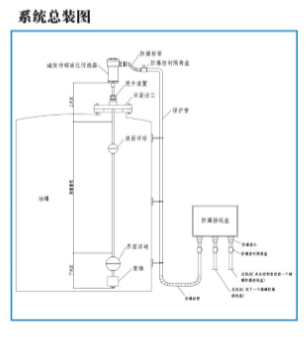

·         安装接口：螺纹连接、法兰连接、可由用户特殊定制

·         出线方式：直出电缆线、航空插头、接线端子

·         防爆标志：Exd II BT5(隔爆型) Exia II BT5(本安型)

·         防护等级：IP65(可根据客户要求做到IP67或IP68)
