（一）产品特点

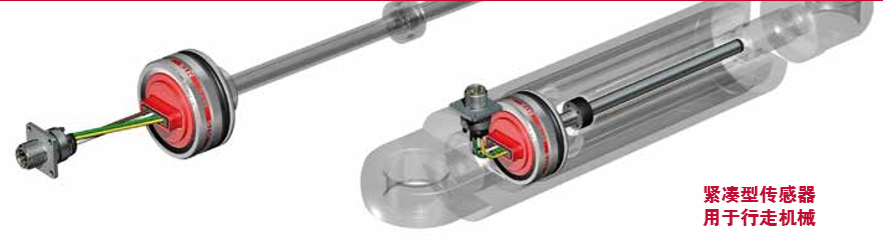

1. 该种位移传感器结构紧凑，适合安装空间小，对精度要求不是严格的行走机械的行程位移测量。
2. 传感器可不受任何限制地用于多功能的行走机械上，且可替代接触式线性传感器，如电位计。
3. 高动态系统中可采用进行安全控制，从而提高机器工作过程中的生产力、可用性和工作质量。
4. 对振动、冲击、灰尘和天气的影响以及电磁干扰不敏感。
5. 传感器已成功应用于前轴和铰接框架的转向油缸、液压千斤顶以及农业和建筑机械的液压转向系统中。

---

（二）技术参数

量程范围（mm） 80〜3000(用户可定制)

工作电压 24VDC±10%

输出信号 4-20mA  0-5VDC  0-10VDC

工作电流 小于 80mA

负载能力 4-20mA 负载电阻≤250Ω

非线性误差 <±0.1%FS

重复性误差 优于 0.02%FS

迟滞 优于 0.02%FS

分辨率 0.05mm 或者 16bitD/A 转换（以大者为准）

绝缘电阻 不少于 200MΩ/500VDC

温度影响 优于 0.007%/FS/℃

储存温度 -40〜+85℃

工作温度 -40〜+85℃

---

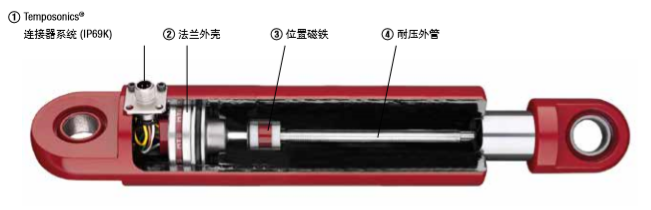

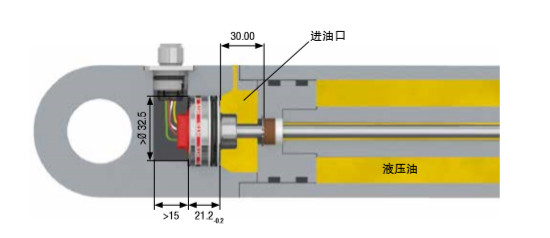

（三）产品结构

测杆材料：304不锈钢

出线结构：散线+M12四芯航空插头、直出电缆线

工作压力：工作压力 30MPa

防护等级： IP68
