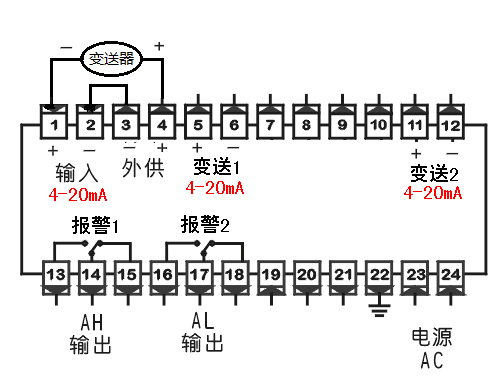

数显仪和压力变送器接线原理图

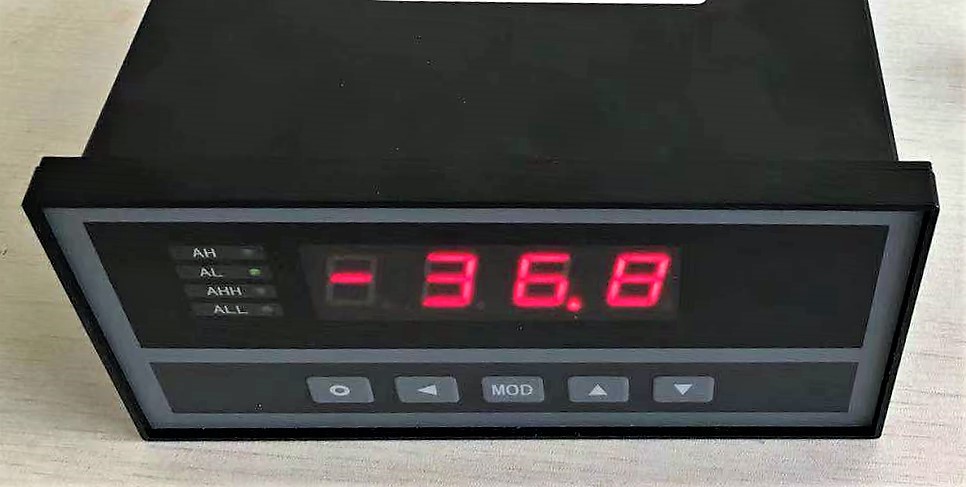

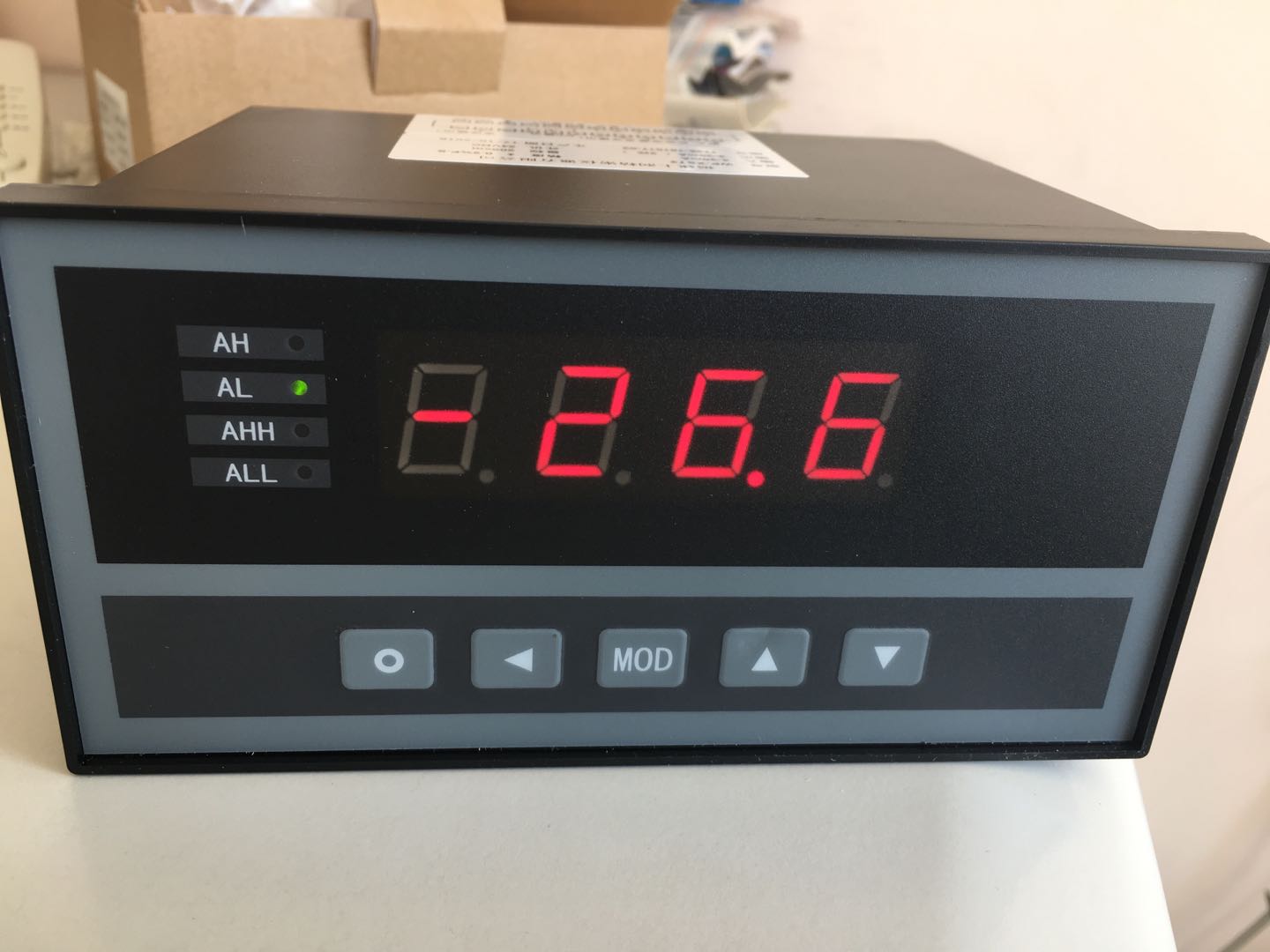

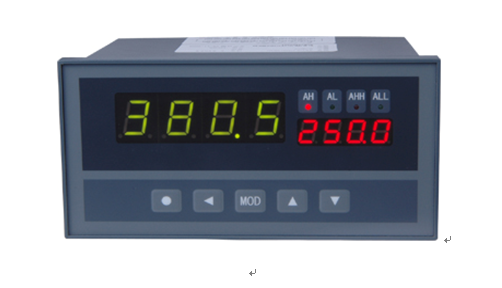

（一）数显仪简介

将变送器通过电气接口将预先铺设好的两芯电缆按图接到数显仪上，数显仪的内置直流电源即可实现为变送器供电（前提是数显仪已接入220VAC电源），同时接收变送器的4-20mA输出信号，通过预设定和调试后，在数显仪液晶屏直接显示油位高度。数显仪同时可以实现1-3路4-20mA独立变送远传输出，以及上限（AH）、下限（AL）油位报警输出。

（二）技术参数

输入信号：（4~20）mA电流信号

输出信号：1至3路（4~20）mA电流信号(可选)、1至3路独立报警信号输出(可选)

精度等级：±0.5%FS

工作条件：环境温度（-20~70）℃、相对湿度＜85%

工作电源：AC220V   50/60HZ

馈电输出（为变送器提供电源）：DC24V±5%、30mA以下

安装方式：端子箱内部嵌装式，开口尺寸：152+1mm*76+1mm

防护等级：IP65(产品前面部分)

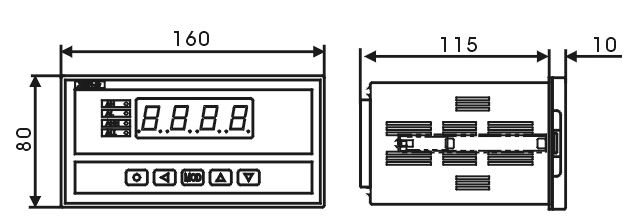

（三）外形尺寸图

•

• 订货须知：用户需提供储油柜直径、上下限报警数值及储油柜下方详细的安装尺寸图，以备数显出厂前进行表进行调整设置。
